Самостоятельное изготовление откатных ворот
Соберите откатные ворота: от комплекта до монтажа
Определите вес створки и ширину проёма, подготовьте фундамент и каркас. Ниже — последовательность работ и параметры из инструкции.
Что важно учесть
Критерии правильного выбора
Заполнение и вес
Учитывайте массу каркаса и материала заполнения. От общего веса створки зависит выбор комплекта фурнитуры.
Ширина проёма и место для отката
Измерьте въезд и свободное пространство вдоль ограждения, куда будет перемещаться створка.
Фундамент и каркас
Конструкция основания и рамы должна соответствовать размерам, весу ворот и условиям установки.
Автоматика
Привод подбирают по массе створки и режиму использования. Заранее предусмотрите подвод питания и подключение устройств безопасности.
Выбор фурнитуры
Комплекты по весу и ширине проёма
| Масса створки | Ширина проёма |
|---|---|
| До 400 кг | 3–4,5 м |
| До 500 кг | 4–5 м |
| До 600 кг | 4,5–5,5 м |
| До 800 кг | 5–7 м |
Порядок изготовления
Схема, основание и сварной каркас
Подготовьте схему ворот
Определите размеры створки, заполнение и направление открывания. Отметьте место для отката и расположение опор.
Выберите конструкцию фундамента

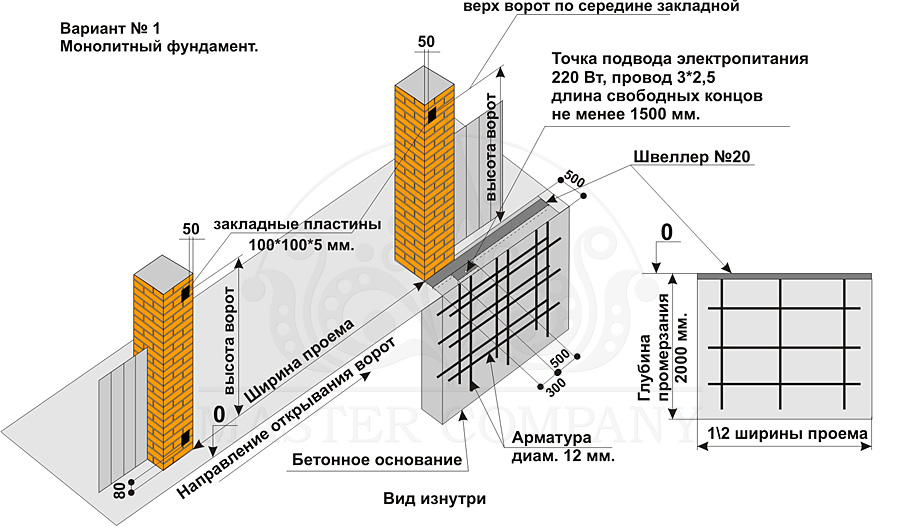

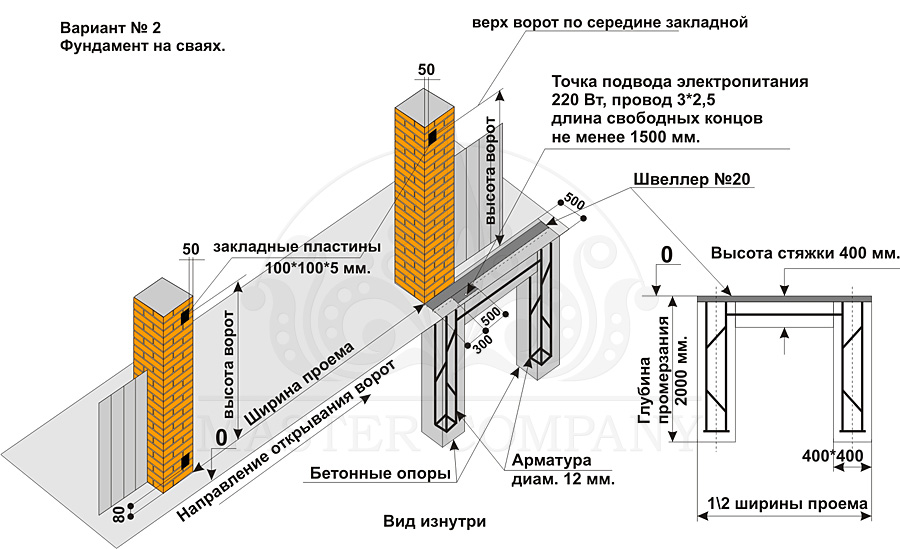

Возможны монолитное основание и основание на сваях. Вариант выбирают с учётом условий участка и нагрузки от ворот.
Изготовьте основную раму

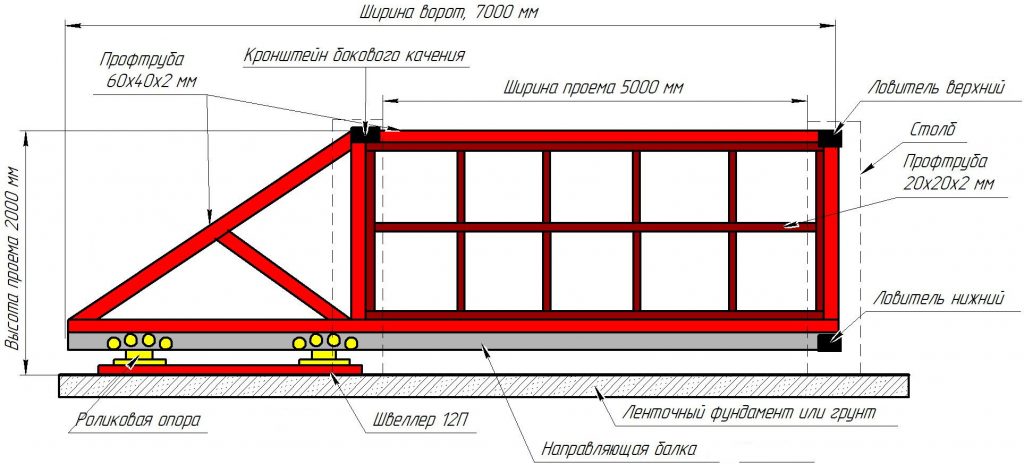

В примере конструкции используется профиль 60 × 30 × 2 мм, расположенный плоской стороной параллельно земле. Вместе с направляющей балкой он образует ребро жёсткости. Сечение для конкретных ворот подбирается по нагрузке.
Соберите внутренний каркас
В примере используется профиль 20 × 20 × 2 мм с вертикальными и горизонтальными перемычками. К внутренней раме крепится заполнение.
Выполните монтаж и регулировку
Установите комплектующие по схеме выбранного набора. Проверьте положение створки и свободное движение ворот перед подключением автоматики.
Заполнение и защита швов
Детали, влияющие на внешний вид

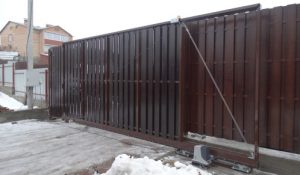

Как скрыть каркас штакетником
Заранее рассчитайте шаг штакетин, чтобы они закрывали вертикальные трубы со стороны улицы. Удобнее сделать это ещё на этапе сварки внутренней рамы. Горизонтальные и наклонные элементы таким способом не скрыть.
Чем обработать швы
Для швов используйте полиуретановый герметик, предназначенный для наружных работ и последующего окрашивания. Герметизация помогает защитить соединения от попадания влаги и появления ржавчины.
Подготовка к автоматизации
Предусмотрите питание и подключение датчиков

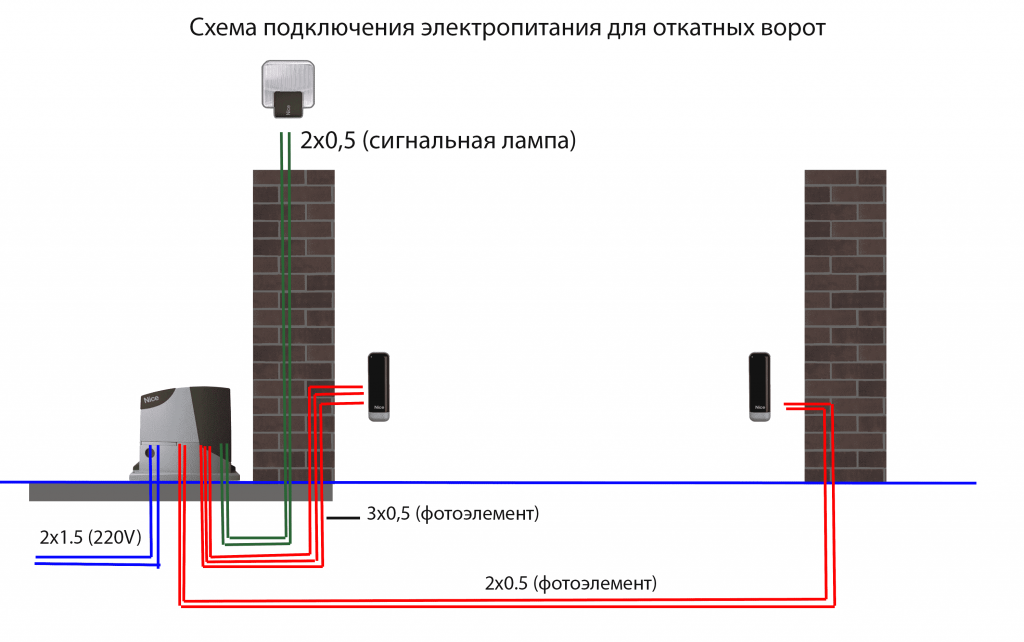

В опубликованном примере приведены следующие параметры кабелей. Они относятся к конкретной схеме, а не ко всем приводам и условиям монтажа.
| Участок подключения | Параметры примера |
|---|---|
| К электроприводу | 3 × 1,5 мм² |
| К дальнему фотоэлементу | 2 × 0,5 мм² |
| К ближнему фотоэлементу | 3 × 0,5 мм² |
| К сигнальной лампе | 2 × 0,5 мм² |
| Прокладка в исходном примере | Глубина 60 см, гофра и сигнальная лента |
Плюсы и ограничения
Подойдут ли вам откатные ворота?
Преимущества
- Створка перемещается вдоль забора и освобождает место перед въездом.
- Нет верхней перекладины, ограничивающей высоту транспорта.
- Возможна самостоятельная сборка с готовым комплектом фурнитуры.
- Не требуется зона распахивания створок.
- Конструкцию можно дополнить автоматическим приводом.
Что нужно учесть
- Вдоль ограждения должно хватать места для отката.
- Необходимы подходящее основание и специальная фурнитура.
- Стоимость изготовления зависит от каркаса, заполнения и фундамента.
- Зону движения и комплектующие нужно поддерживать в рабочем состоянии.
Фурнитура и поддержка
Поможем подобрать комплектующие
Выбор продукции
Комплектующие Alutech, DoorHan и KAV с сертификатами соответствия. Подбор по размеру и массе створки.
Ресурс и гарантия
Для представленной продукции заявлены ресурс от 25 лет или 50 000 циклов и гарантия 5 лет. Условия уточняются для выбранного комплекта.
Производство и доставка
Собственное производство, консультация по выбору и возможность доставки по Брестской области.
Осознанный выбор
Оцените удобство и будущие расходы
Сравните откатные, распашные, роллетные и секционные ворота по внешнему виду, удобству использования, стоимости изготовления и дальнейшего обслуживания.
Для откатной конструкции особенно важны место вдоль забора и масса створки. Более лёгкое полотно обычно позволяет использовать менее тяжёлый комплект фурнитуры.
